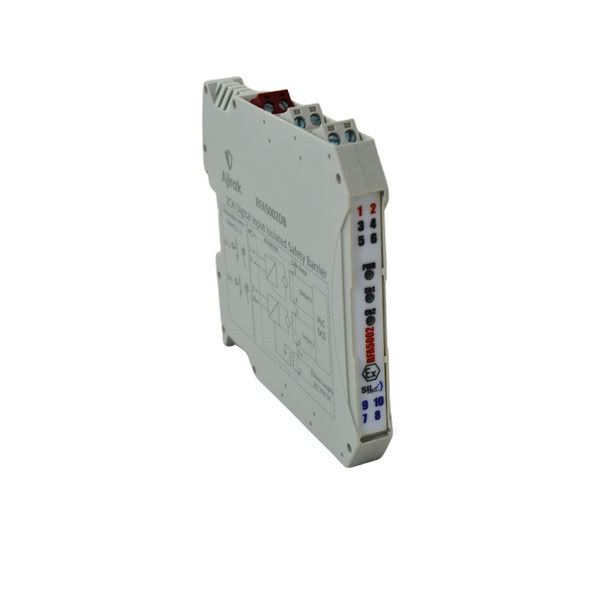

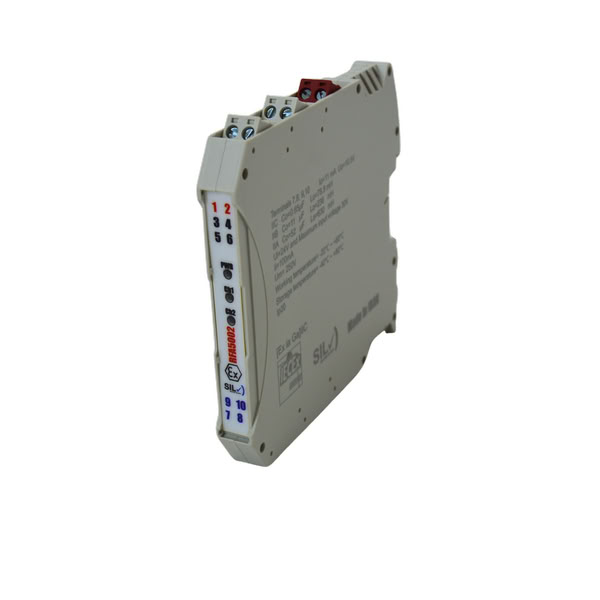

بریر دیجیتال دو کانال  RFA5002

ایزولاتور بریر دیجیتال در واقع یک درایور سیگنال است که برای ارسال سیگنال دیجیتال و فعال سازی تجهیزاتی مثل کویل‌ها، LEDها، آلارم‌ها و… که در انواع محیط‌های خطرناک و انفجاری نصب شده‌اند، کاربرد داشته و می‌تواند در مسیر کارت خروجی دیجیتال سیستم کنترلی نصب شود.

بریر ساخت شرکت دانش بنیان آژیراک دارای گواهینامه IECEX بین الملی از آزمایشگاه اپیل  است . از این بریر برای ارتباط با تصحیح کننده های نصب شده در ایستگاه های گاز که محیط هایی مستعد انفجار می باشند استفاده می شود. برای آشنایی بیشتر با انواع تصحیح کننده های مرسوم در ایستگاه ها گاز ایران این مطلب را حتما مطالعه نمایید. در ادامه توضیحاتی در خصوص این نوع بریر و لزوم و نحوه استفاده از آن آورده شده است.

کاربرد و مزایا

بریر RFA5002 می‌تواند سیگنال‌های دیجیتال ورودی از:

• کنتاکت‌های خشک سنسورها

• خروجی دیجیتال تصحیح‌کننده‌های گاز

• سیستم‌های هشدار و آلارم

را دریافت کرده و به ورودی کنترلر منتقل کند، بدون آنکه انرژی خطرناک وارد ناحیه Safe شود.

مزایای اصلی:

• دو کانال دیجیتال مستقل

• ایزولاسیون گالوانیکی کامل

• مقاوم در برابر نویز و اضافه ولتاژ

• مناسب تابلوهای PLC و RTU در محیط‌های Ex

• طراحی کم‌حجم و کاربرپسند

• گواهینامه بین‌المللی IECEx

• دو سال گارانتی واقعی و خدمات پس از فروش داخلی

اصول عملکرد

1. دریافت سیگنال دیجیتال از محیط Zone 0

2. ایزولاسیون گالوانیکی با اپتوکوپلر

3. محدود کردن ولتاژ و جریان اضافی

4. ارسال سیگنال ایمن به PLC یا RTU

کاربردهای رایج

• ایستگاه‌های تقلیل فشار گاز

• پتروشیمی و صنایع نفت

• جایگاه‌های سوخت و CNG

• تابلوهای کنترلی حساس به انفجار

• سیستم‌های Redundancy و مانیتورینگ

بریر دیجیتال دو کانال RFA5002 به‌عنوان یک راهکار ایمنی در محیط‌های صنعتی Ex طراحی شده است. این محصول امکان انتقال دو سیگنال دیجیتال هم‌زمان با ایزولاسیون گالوانیکی کامل را فراهم می‌کند. مناسب برای PLC، RTU و سیستم‌های مانیتورینگ دوگانه است و با گواهینامه IECEx تضمین ایمنی دارد. استفاده از RFA5002 در ایستگاه‌های گاز، پتروشیمی و جایگاه‌های سوخت باعث کاهش خطر انفجار و حفاظت از تجهیزات حساس می‌شود.

 بریر چیست؟

در تجهیزاتی که در مدارهای I.Sیا intrinsic safetyبا درصد حفاظت بالا، مقدار توان مصرفی در حد ایمنی نگه داشته می‌شود، اگر مشکلی در کارکرد مدار به وجود بیاید، بریر می‌تواند توان اضافی موجود در مدار را از منطقه پرخطر دور کرده و به منطقه امن انتقال دهد. البته اگر مداری از روش حفاظتی  I.S پشتیبانی نکند، استفاده از بریر بیهوده بوده و بریر نمی‌تواند از مدار محافظت کند. در واقع بریرها با محدود کردن و به حداقل رساندن انرژی الکتریکی، از ورود انرژی اضافی به منطقه پرخطر می‌کنند. به این صورت احتمال انفجار و آتش سوزی کاهش پیدا می‌کند. این جریان اضافی معمولا به زمین برگردانده می‌شود.

بریرهای دیجیتال برای افزایش ایمنی داخلی کارخانه‌ها و پروسه‌های کنترلی برای ایزولاسیون گالوانیکی در سیگنال‌های صفر و یک کنترلی بسیار فراوانی دارند.

اصول عملکرد بریر دیجیتال

این نوع بریر از سیگنال‌های دیجیتال برای انتقال اطلاعات استفاده می‌کند که به صورت بیتی (۰ و ۱) نمایش داده می‌شوند. این سیگنال‌ها معمولا مقاومت بیشتری در برابر نویز دارند. بریر دیجیتال نیز همانند بریر آنالوگ، یک تجهیز حفاظتی است که برای کنترل جریان ولتاژ الکتریکی و جلوگیری از وقوع حوادث الکتریکی در محیط‌های خطرناک استفاده می‌شود. با این تفاوت که در بریر دیجیتال از سیگنال‌های دیجیتال به جای سیگنال‌های آنالوگ برای انتقال اطلاعات استفاده می‌شود. از این دو بریر در صنایع مختلف به منظور حفاظت از دستگاه‌ها در برابر احتمال وقوع جرقه یا حرارت زیاد استفاده می‌شود.

انواع بریرهای موجود در بازار معمولا به شکل ترکیبی از حفاظت دیود زنری و حفاظت گالوانیکی ساخته شده‌اند. معمولا حفاظت دیود زنری از یک دیود زنر و یک مقاومت سری شده با تجهیز درون فیلد تشکیل شده است. از مقاومت برای حفاظت در افزایش جریان الکتریکی و از دیود زنر برای حفاظت افزایش ولتاژ استفاده می‌شود، البته هر دوی آنها توسط یک فیوز دیگر تحت محافظت قرار دارند.

حفاظت گالوانیک انجام شده در بریرها در واقع به جداسازی و ایزوله کردن مدارها با سیگنال‌های مغناطیسی توسط ترانسفورماتورها و سیگنال‌های نوری توسط اپتوکوپلرها گفته می‌شود.

مزایای استفاده از بریرهای آنالوگ و دیجیتال در صنایع مختلف

استفاده از بریرها در صنعت و سیستم‌های الکتریکی مزایای بسیار زیادی دارد که در ادامه به برخی از آن‌ها اشاره می کنیم:

• بریرها از وقوع حوادث الکتریکی، مانند جریان زیاد یا جرقه، جلوگیری می‌کنند و در نتیجه، سیستم‌های الکتریکی و الکترونیکی را حفاظت می‌کنند.
• در صنایعی که گازها، مایعات قابل اشتعال و سایر مواد حساس به اشتعال وجود دارند از بریرها به عنوان یک لایه محافظتی حیاتی استفاده می شود تا از وقوع حوادث ناشی از جریان الکتریکی جلوگیری شود.
• بریرها به دلیل مقاومت به تداخلات الکتریکی و نویز، امکان کارکرد در شرایط ناپایدار برای محیط‌های با شرایط سخت را فراهم می‌کنند.
• استفاده از بریرها به طراحان سیستم‌های اتوماسیون صنعتی کمک می‌کند تا با استانداردها و مقررات ایمنی مختلف سازگار باشند. این موضوع در صنایعی که نیاز به رعایت استانداردهای ایمنی دارند، حائز اهمیت است.
• حفاظت از تجهیزات و سیستم‌های الکتریکی باعث کاهش خسارات مالی ناشی از خرابی‌ها و حوادث الکتریکی می‌شود.
• بریرها خطرات الکتریکی را به کمترین حد ممکن می‌رسانند، همین موضوع سبب شده تا هزینه تعمیر و نگهداری از وسایل الکتریکی که به دلیل اختلالات جریان دچار مشکل می شوند به حد چشمگیری کاهش پیدا کند.

موارد استفاده از بریر دیجیتال و آنالوگ :

استفاده از بریرها در برخی موارد بسیار ضروری و حیاتی است. از جمله مهمترین صنایع و مواردی که استفاده از بریرها بسیار واجب است به شرح زیر است:

• در صنایع نفت و گاز، پتروشیمی، پمپ های بنزین، CNG ها و .. که مواد قابل اشتعال وجود دارند، استفاده از بریرها الزامی است.
• در سیستم‌های اتوماسیون صنعتی که وابسته به عملکرد صحیح تجهیزات الکتریکی هستند، بریرها از ایمنی و پایداری این سیستم‌ها حمایت می‌کنند.
• در محیط‌هایی که نویز الکتریکی زیاد است، استفاده از بریرها باعث مقاومت بیشتر در برابر تداخلات الکتریکی و در نتیجه حفاظت از سیستم می‌شود.
• در سیستم‌های اندازه‌گیری دقیق و کنترل، حفاظت از دستگاه‌ها و دقت در اندازه‌گیری‌ها با استفاده از بریرها اهمیت فراهم می شود.
• در صنایعی که ایمنی بالا از اهمیت زیادی برخوردار است، نظیر صنعت هوافضا یا صنایع هسته‌ای و .. باید از بریرها استفاده شود.
• در سیستم‌های تولید انرژی از منابع تجدیدپذیر مانند انرژی خورشیدی یا باد، معمولا بریرها به عنوان یک لایه ایمنی اضافی استفاده می‌شوند.



مزایای بریر دیجیتال ساخت شرکت Ajirak:

• در ساخت این بریرهای دیجیتال از تکنولوژی نسل جدید بریرهای گالوانیک استفاده شده است
• بریر دیجیتال ساخت این شرکت نسبت به نمونه های خارجی بسیار ارزان قیمت تر است و از دو کانال ورودی دیجیتال بهره می برد و شما با خرید یک بریر دو سیگنال از سنسورهای دیجیتال خود را پوشش می دهید.
• این بریر همانند سایر محصولات ساخت این شرکت دارای دو سال گارانتی بی قید و شرط و خدمات پس از فروش واقعی است (گارانتی در بریرهای خارجی به دلیل تحریم ها و نبود نمایندگی های رسمی معنی ندارد)
• در طراحی بدنه این بریر سعی شده کمترین فضای ممکن اشغال شود و فضای کمی را در تابلو کنترلی اشغال نماید و در طراحی اصل کاربر پسند بودن محصول با ساده سازی در طریقه استفاده بریر سبب شده تا شما به راحتی و بدون نیاز به تنظیمات خاصی، تنها با اتصال کانتکت خروجی سنسور دیجیتال خود توسط  دو سیم به ورودی بریر، از سنسور خود بدون نگرانی از مباحث ایمنی استفاده نمایید.
• گواهینامه ضد انفجار و SIL3  این بریر بین الملی و از مرجع آزمایشگاه اپیل می باشد و به دلیل اینکه این آزمایشگاه داخل ایران است شما به سادگی می توانید صحت گواهینامه های ما را بررسی نمایید (در صورتی که بریرهای خارجی معمولا از آزمایشگاه های اروپایی اقدام به اخذ گواهینامه ATEX نموده اند و بررسی اصالت آنها برای مصرف کننده گان ایرانی میسر نمی باشد یا فرایند سختی دارد چرا که به دلیل تحریم ها اصلا نباید این بریرها در ایران می شده )

در شکل زیر نمای کلی نقشه اتصالات بریر دیجیتال برند Ajirak را مشاهده می کنید در صورت هر گونه سوال تخصصی در خصوص نحوه استفاده از این بریرها با کارشناسان ما در ارتباط باشد همچنین ایران کد مربوط به این بریر دیجیتال در سامانه ستاد ……………….. می باشد

سوالات متداول RFA5002

1. چند کانال دارد؟
دو کانال دیجیتال ورودی، هر کانال مستقل.

2. مناسب چه سیگنال‌هایی است؟
سیگنال‌های دیجیتال ON/OFF یا کنتاکت خشک.

3. دارای گواهینامه ضد انفجار است؟
بله، IECEx معتبر.

4. نیاز به تنظیمات پیچیده دارد؟
خیر، Plug & Play است.
