مقدمه
در بخش اول استاندارد کنتور دیافراگمی گاز با الزامات عمومی عملکرد، دقت، فشار، دما و اتصالات آشنا شدیم. در این بخش دوم از استاندارد IGS-M-IN-101(6)، تمرکز بر روی الزامات مکانیکی، متریولوژی، ایندکس، مقاومت در برابر شرایط محیطی و مشخصات مواد مورد استفاده در کنتور است. آشنایی با این الزامات برای تولیدکنندگان، خریداران و بازرسین اهمیت زیادی دارد.
بخش دوم از استاندارد IGS کنتور دیافراگمی گاز در اين بخش آمده است جهت مطالعه بخش اول رو اين مطلب كليك كنيد
[ez-toc]

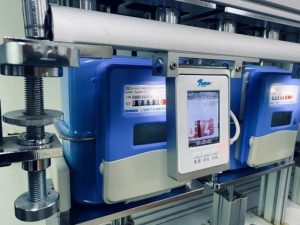

مقاوم در برابر نشت خارجی (ادامه استاندارد IGS کنتور دیافراگمی گاز)
– هرگونه تغییر شکل چرخشی باقیمانده اتصال کنتور نباید از 2 درجه تجاوز کند.
| ممان خمشی
(N.m.) |
مقدار گشتاور
(N.m.) |
قطر نامی اتصال | |
| DN | Inches | ||
| 40 | 110 | 25 | 1 |
| 40 | 110 | 32 | 4/1 1 |
| 60 | 170 | 50 | 2 |
| 60 | 170 | 80 | 3 |
| 60 | 170 | 100 | 4 |
39.1.4 کنتور دیافراگمی گاز باید روش تست (c) خطای نشانگر را تایید کند و بررسی خطای نشانگر در Qmin باید انجام شود. سپس کنتور باید تحت ممان خمشی که در جدول 6-7 آمده است قرار گیرد. در حین و پس از آزمایش، نشتی کنتور دیافراگمی گاز باید حفظ شود.
بعد از آزمون:
– تغییر شکل باقیمانده اتصالات نباید از 5 درجه تجاوز کند.
– کنتور دیافراگمی گاز باید مطابق با روش آزمون (c) خطای نشانگر به اضافه خطای بررسی نشانگر در Qmin آزمایش شود. خطاهای نشانگر باید در حد مجاز حداکثر خطای مجاز استقامت مندرج در جدول 6-2 باشد.
40.1.4 کنتور دیافراگمی گاز باید در برابر نشتی محفوظ بماند و خطای نشانگر آن باید در محدوده مجاز اولیه ارائه شده در جدول 6-2، قبل و بعد از قرار گرفتن در معرض لرزش باشد.
41.1.4 کنتور دیافراگمی گاز باید پس از قرار گرفتن در معرض ضربه، در برابر نشتی مقاوم باقی بماند.
42.1.4 کنتور دیافراگمی گاز باید در حین حمل و نقل و نصب آن در برابر جابجایی موردنیاز مقاومت کند. قبل از آزمایش، کنتور دیافراگمی گاز باید با موارد زیر مطابقت داشته باشد:
الف) خطای نشانگر، 11.1.4؛
ب) جذب فشار، 17.1.4؛
ج) مقاومت نشتی خارجی، 22.1.4.
پس از انجام آزمایش استفاده نادرست، کنتور دیافراگمی گاز باید با شرایط زیر مطابقت داشته باشد:
1) خطاهای نشانگر آن در محدوده مجاز خطای استقامت باشد (روش (C))
2) حداکثر مقدار مجاز پس از استقامت برای میانگین جذب فشار
3) هنوز نسبت به نشتی مقاوم باشد.
43.1.4 قبل و بعد از آزمایش در دمای 25- و 55- درجه سانتیگراد با توجه به آزمایش محدوده دمای ذخیرهسازی، کنتور باید در محدوده خطای مجاز اولیه باشد.
44.1.4 کنتور دیافراگمی گاز باید مجهز به درایو ایندکس مغناطیسی باشد.
45.1.4 انتقال گشتاور واحد درایو مغناطیسی باید حداقل سه برابر مقدار موردنیاز برای به حرکت درآوردن ایندکس زمانی باشد که تمام ارقام ایندکس در حرکت هستند (یعنی تمام 9ها به تمام صفرها) و همچنین سه برابر زمانی باشد که ایندکس برای ثبت حجم گاز معادل گاز عبوری از کنتور در طول کل تست استقامت کار میکند.
توجه: دستگاه های اضافی، مانند سوئیچهای رید، به عنوان بخشی از ایندکس در نظر گرفته میشوند.
46.1.4 کنتورها باید مجهز به دستگاهی برای جلوگیری از ثبت جریان معکوس باشند. این دستگاه نباید اجازه ثبت بیش از 50 حجم چرخهای را در صورت قرار گرفتن در معرض جریان معکوس بدهد.
47.1.4 نمونه های کنتور دیافراگمی گاز باید مطابق با الزامات دوام مطابق با بخش تست باشد.
48.1.4 در محدوده دمای گاز بین دبی Qmin وQmax، خطاهای نشاندهنده کنتورها باید در محدوده حداکثر مجاز اولیه ارائه شده در جدول 6-2 باشد.
49.1.4 در محدوده دمای محیط، بین نرخ جریان Qmin و Qmax، خطاهای نشانگر کنتورها باید در طول عمر مورد انتظار کنتور در محدوده حداکثر تحمل مجاز ذکر شده در جدول 6-2 باقی بماند.
50.1.4 کنتور دیافراگمی گاز باید دارای یک ایندکس مکانیکی منطقی کنترل شده برای مترولوژی باشد.
51.1.4 ایندکس باید بدون استفاده از ابزار به راحتی قابل خواندن باشد.
52.1.4 ایندکس باید برای عمر عادی کنتور در شرایط عادی استفاده به طور رضایت بخشی عمل کند.
53.1.4 ایندکس باید غیرقابل تنظیم مجدد باشد.
54.1.4 ایندکس باید دائمی باشد.
55.1.4 ایندکس باید با مهر و موم مترولوژی محافظت شود. مطابق با استاندارد IGS-M-IN-308(0) باید در طراحی دستگاه نشانگر دستکاری غیرمجاز پیشبینی شود.
56.1.4 ایندکس باید حداقل تعداد اعداد کافی داشته باشد تا اطمینان حاصل شود که حجم عبوری در طول 8000 ساعت نرخ جریان Qmax همه اعداد را به موقعیت اصلی خود باز نمیگرداند.
57.1.4 اعداد باید بر حسب مترمکعب، مضرب اعشاری یا مضرب فرعی یک مترمکعب را نشان دهند.
58.1.4 نماد m3 باید بر روی صفحه ایندکس/نمایشگر نزدیک به چرخه ای اعداد ایندکس مشخص شود.
59.1.4 اعدادی که نشاندهنده ضریب فرعی مترمکعب هستند باید به وضوح از سایر اعداد (یعنی با رنگ قرمز) قابل تشخیص باشند و باید با یک علامت اعشاری مشخص شده از سایر اعداد جدا شوند.
60.1.4 حداقل ارتفاع اعداد برای دادههای مترولوژی باید 4 میلیمتر و حداقل عرض 4/2 میلیمتر باشد.
61.1.4 ایندکسها باید به گونهای طراحی شوند که آزمایش کنتورها با دقت کافی در زمان معقول انجام شود و وضوح ایندکس باید به گونه ای باشد که با جدول 6-8 مطابقت داشته باشد.
| حداکثر فاصله مقیاس ایندکس مکانیکی (dm3) | شمارهاندازی هر dm3 | Qmax m3/h | نوع کنتور |
| 0.2 | 1 | 4 to 10 inclusive | G2,5-G6 |
| 2 | 10 | 16 to 100 inclusive | G10-G65 |
| 20 | 100 | 160 | G100 |
62.1.4 باید بتوان ایندکس را به وضوح و به درستی، در زاویه 15 درجه از حالت عادی به پنجره، در محدوده دمای محیط 25- تا 55 درجه سانتیگراد خواند.
63.1.4 یک دور کامل یک درام ایندکس باید در طول دهمین آخرین حرکت آن یعنی از 9 به 0 باعث پیشروی درام بالاتر بعدی به میزان یک واحد شود.
64.1.4 ایندکس باید پس از تست رطوبت خوانا باقی بماند.
65.1.4 هیچ گونه درزگیر، گریس یا چسب نباید به منظور آببندی روی درپوشها، شبکه ها، دیافراگم و مجموعه قاب استفاده شود.
66.1.4 همه پیچها، بولتها و مهرهها باید با استاندارد ANSI B1.1 مطابقت داشته باشند.
2.4 مواد
1.2.4 تمام اجزای کنتور باید برای فشار، دما و سایر شرایط عملیاتی مناسب باشند.
2.2.4 محفظه کنتور باید از فولاد کربنی مطابق با ISO 3574 (ST 14) یا آلومینیوم ریخته گری بر اساس ASTM B85 ساخته شود.
3.2.4 سطح خارجی محفظه کنتور دیافراگمی گاز که در تماس مستقیم با هوای محیط است و سطح داخلی محفظه کنتور که در تماس مستقیم با گاز است باید از ضخامت کافی برای برآوردن الزامات این استاندارد برخوردار باشد.
4.2.4 تمام قطعات کنتور باید قادر به مقاومت در برابر هرگونه مواد خورنده موجود در اتمسفر داخلی و خارجی باشد که در شرایط عادی نگهداری کنتور و هنگام استفاده از کنتور در معرض آنها قرار گیرد.
5.2.4 کلیه قسمتهای کنتور دیافراگمی گاز که در معرض جو خارجی قرار دارند باید در برابر پاشش نمک و رطوبت مقاومت داشته باشند.
6.2.4 تمام قسمتهای کنتور دیافراگمی گاز در معرض اتمسفر داخلی و کلیه اجزای حاوی گاز باید در برابر رطوبت مقاوم باشند.
7.2.4 پنجره ایندکس و اطراف آن باید از مواد مناسب برای برآورده کردن الزامات آزمایش به شرح زیر ساخته شود:
1.7.2.4 محکم در موقعیت خود نگه داشته شود، هم زمانی که کنتور عرضه میشود و هم بعد از اینکه تحت آزمایش پیری قرار گرفت.
2.7.2.4 در مقابل تست رطوبت مقاومت کند.
3.7.2.4 پنجره ایندکس و تست اطراف آن.
8.2.4 دیافراگمها باید از مواد لاستیکی تقویت شده مطابق با استاندارد EN 549 یا ISO 13787 ساخته شوند.
9.2.4 دیافراگمها باید در زمانی که کنتور به طور معمول کار میکند انعطافپذیر باقی بماند.
10.2.4 دیافراگمها باید در شرایط کارکرد معمولی در مقابل نشتی مقاوم باشند.
11.2.4 دیافراگمها و سایر اجزای غیرلاستیکی در مسیر گاز باید بتوانند در برابر تأثیرات اجزای اتمسفر گازی که در آن کار میکنند؛ مقاومت کنند.
12.2.4 دیافراگم و سایر اجزای غیرلاستیکی در مسیر گاز باید در طول عمر عادی کنتور در برابر پیری مقاوم باشند.
13.2.4 دیافراگمها و سایر اجزا باید پس از سریهای آزمایشی (a) یا (b) رضایتبخش تلقی شوند.
1.13.2.4 آزمایش سری a :
a.1 تست بخار تولوئن/اکتان- ISO
a.2 تست بخار آب
a.3 تست پیری
2.13.2.4 آزمایش سری b:
b.1 آزمایش مواد دیافراگمی
b.2 آزمایشات الاستومری و مواد غیرفلزی
14.2.4 کلیه اجزای غیرلاستیکی در مسیر گاز باید پس از سری آزمایش (a) 13.2.4 رضایت بخش تلقی شوند.
15.2.4 اجزای لاستیکی/الاستومری در مسیر گاز به استثنای دیافراگمها باید مطابق با استاندارد
EN 549:1995 یا الزامات سری آزمایش (b) 13.2.4 (تست الاستومری) باشد.
16.2.4 شیر و نشیمنگاه شیر کنتور باید برای گاز از نوع باکلیت(Bakelite) باشد.
17.2.4 محفظه دیافراگم ممکن است برای کنتورهای G2.5،G4 و G6 پلاستیکی باشد.
برای کنتورهای G10، G16، G25، G40،G65 وG100، پوشش دیافراگم باید از فولاد فشرده شده باشد و به طور مناسب از خوردگی محافظت شود.
18.2.4 مشخصات مواد و استانداردهای هر قسمت از کنتور باید توسط سازنده کنتور مشخص شود.
19.2.4 همه پیچها، بولتها و مهره ها باید فولاد ضدزنگ یا مقاوم در برابر خوردگی با روکش فولادی باشند.
20.2.4 چسبی که برای اتصال اجزای حاوی گاز استفاده میشود، باید در برابر آب، گاز طبیعی بو داده شده، دمای محیط و سایر شرایط عملیاتی مقاومت داشته باشد. این مواد باید مطابق با الزاماتی باشد که در تست اجزای الاستومری لاستیکی مشخص شده است.
نتیجهگیری
کنتور دیافراگمی گاز نهتنها باید در اندازهگیری دقیق باشد، بلکه باید در برابر شرایط سخت محیطی، حمل و نصب، لرزش، رطوبت، و خوردگی نیز مقاوم باشد. بخش دوم استاندارد IGS-M-IN-101(6) تأکید ویژهای بر روی مواد و ساخت، طراحی ایندکس، و قابلیت اعتماد در درازمدت دارد.
توصیه میشود سازندگان، واردکنندگان و مصرفکنندگان پیش از خرید یا نصب کنتور، این الزامات را به دقت مطالعه و بررسی کنند.
برای کسب اطلاعات بیشتر بخش سوم این استاندارد را مطالعه کنید
سوالات متداول درباره کنتور دیافراگمی گاز
آیا دیافراگم کنتور گاز نیاز به تعویض دورهای دارد؟
خیر، دیافراگمهای استاندارد باید در طول عمر عادی کنتور بدون افت عملکرد کار کنند.
تفاوت ایندکس مغناطیسی با ایندکس مکانیکی چیست؟
ایندکس مغناطیسی از طریق میدان مغناطیسی انتقال گشتاور را انجام میدهد و دقت بیشتری دارد و قابل دستکاری نیست.
بدنه کنتور باید از چه جنسی باشد؟
فولاد کربنی ST14 یا آلومینیوم ریختهگری، مقاوم در برابر خوردگی و فشار طبق استانداردهای ISO و ASTM.
